Система управління лінією з виробництва порошкового дроту.

  1. Склад лінії – розмотуючий пристрій, система профілюючих роликів, блок дозаторів, пристрій укладання і тягнучий пристрій.
  2. Розмір готового бунту: внутрішній діаметр – 600 мм., Зовнішний – 1050- 1350 мм, висота – 600 830 мм. Діаметр дроту – 9- 16 мм. Довжина дроту в бунті – 2000- 5500 м.
  3. На намотчик встановлений двигун змінного струму потужністю 30 кВт, 1490 об / хв.
    Механічним приводом (ремінна передача і редуктор) проводиться редукування до 2,4 м / с. Забезпечено можливість плавного старту і безступінчасте регулювання швидкості обертання приводного вала в інтервалі 0,1- 2,4 м / с за допомогою частотного перетворювача. Враховано запас по навантаженню на перетворювач.
  4. Пульт на намотчику відображає наступні параметри:
    a. Кутова швидкість обертання котушки, об / сек.
    b. Лінійна швидкість дроту, м / с
    Керуючі елементи на пульті намотчика:
    c. Кнопка ВКЛ.
    d. Регулювання швидкості обертання валу (безступінчата);
    e. Аварійна кнопка СТОП.
  5. Укладальник наводиться в дію двигуном 3,0 кВт 1490 об / хв, перетворення крутного моменту в поступальний рух виробляється за допомогою пари гвинт-гайка.

Передбачено переміщення каретки укладальника на відстань, що задається при обороті котушки на 1 оборот. Відстань може варіюватися від 9 до 16 мм. на 1 оборот котушки. Регулювання безступінчасте. Відстань задаватиметься оператором лінії. Передбачена можливість плавного коректування швидкості лінійного переміщення оператором без зупинки лінії. Висота котушки може бути 600 або 830 см. Залежно від висоти котушки, визначається кількість витків дроту, при досягненні якого укладальник зробить реверс.

Також реверс може бути проведений оператором примусово. Можливо вибрати режим примусового переміщення каретки в обидві сторони при вимкненому намотувальному пристрої.

Пульт оператора (тач панель) відображає такі відомості:

  • Діаметр дроту
  • Висота котушки.
  • Поточна кутова швидкість котушки (об / сек)
  • Лінійна швидкість дроту, м / сек.
  • Кількість витків на 1 ряд і номер поточного витка.
  • Кількість дроту за сесію, метрів.
  • Поточний ряд.

Команди управління на тач- панелі:

  1. Увімкнути
  2. Пуск
  3. Завдання діаметра дроту, мм – 2 знака після коми
  4. Завдання висоти котушки, см.
  5. Плавне збільшення – зниження лінійної швидкості.
  6. Ручний реверс.
  7. Ручне переміщення каретки вліво вправо.
  8. Кнопка скидання даних про кількість рядів і довжині дроту за сесію.
  9. Стоп укладальника
  10. Загальний стоп лінії.

Додатковий виносної пульт – на гнучкому зв’язку (кабель):

  1. Ручний реверс.
  2. Режим авто- ручне управління
  3. Переміщення каретки вліво вправо
  4. Плавне збільшення – зниження лінійної швидкості укладальника.
  5. Стоп.
  6. Управління дозаторами.

Система засипки матеріалів складається з трьох дозаторів. Швидкість обертання вихідного валу залежить від пропонованого матеріалу і бажаної його кількості, грам на метр дроту.

Кутова швидкість залежить від лінійної швидкості дроту, яка знімається з датчика, розташованого після формуючих клітей, перед укладальником.

Система дозування має режим емуляції по кожному дозатору, при якій дозатор засипає матеріал, еквівалентний засипці на 10 метрів дроту.

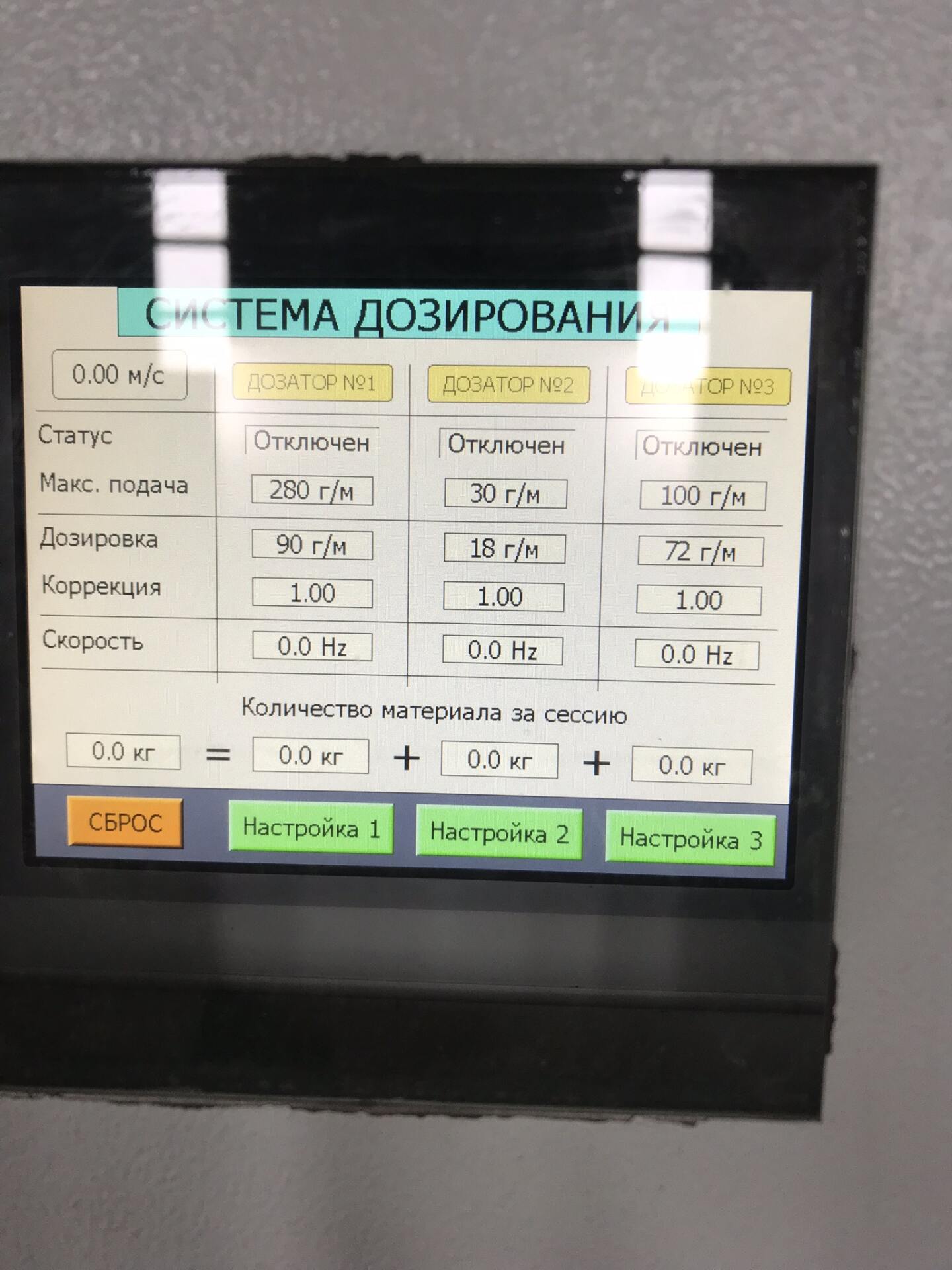

На тач- панелі системи дозування перегляньте наступні значення:

  • Поточна лінійна швидкість, метрів в секунду.
  • Довжина дроту за сесію.
  • По кожному дозатору засипається матеріал та кількість матеріалу, грам на метр.
  • По кожному дозатору кутова швидкість ведучого валу (дані з контролера, без додаткових датчиків)
  • Кількість матеріалу, засипаного за поточну сесію.
  • Кількість матеріалу по кожному дозатора і кількість дроту наростаючим підсумком (обнуляється введенням ключа-допуску).

Кнопки:

  1. Увімкнення
  2. Налаштування по кожному дозатору, послідовно:
  3. Вибір матеріалу зі списку;
  4. Кількість матеріалу, г / м;
  5. Функція переходу в режим емуляції;
  6. Завершення режиму настройки дозатора.
  7. По кожному дозатору – підвищення / зниження кількості матеріалу на 1 м / с (кнопки + -)
  8. Вимкнення дозаторів – 3 кнопки
  9. Загальний стоп – аварійна кнопка.
  10. Кнопка обнулення поточної сесії.
  11. Ключ доступу для обнулення даних за період.

Склад обладнання:

  1. Шафа управління ШУ-1 в складі:
    • Управління намотчиком частотний перетворювач серії DA1 EATON 30 кВт DA1-34061FB-B55C
    • Управління укладальником частотний перетворювач серії DA1 EATON 7,5 кВт DA1-34018FB-A20C
    • Управління дозаторами частотний перетворювач серії DA1 EATON 1,5 кВт DA1-344D1FB-A20C
  2. Пульт управління намотчика-укладальника ПУ-2 в складі:
    • ПЛК EATON XV-102-D8-57TVRC-10
    • модулі віддаленого вводу – виводу UR20 дозволяють виконувати гарячу заміну без відключення напруги.
    • енкодери E40S6
    • кінцеві вимикачі LS-11
    • пульт дистанційного керування
  3. Пульт управління дозатором ПУ-1 в складі:
    • ПЛК EATON XV-102-D8-57TVRC-10
    • модулі віддаленого вводу – виводу UR20 дозволяють виконувати гарячу заміну без відключення напруги.
