ГНС

Розробка АСУ-ТП, електропостачання споживачів, сигналізації і зв’язку для можливості перевалки зріджених вуглеводнів (ЗВГ) з цистерн залізничного транспорту в автогазовози з можливістю проміжного зберігання в резервуарах ДПС.

До складу ГНС входять:

Будівля / спорудження Категорія за вибухопожежною та пожежною безпекою
Резервуарний парк (10 резервуарів по 200 м3 підземної установки) Ан
Пункт наливу ЗВГ в автоцистерни Ан
Залізнична зливна естакада на 6 цистерн Ан
Насосно-компресорне відділення в складі: 4-х компресорів для перекачування газоподібного пропан-бутану (3-раб., 1-резерв), 4-х насосів для розвантаження цистерн і подачі ЗВГ в автогазавози. Компресори обладнані комплектної системою автоматики А (клас вибухонебезпечної зони -2; категорія і група вибухонебезпечного середовища – II АТ3)
Пожаронасосна з резервуарами зберігання води Д
Адміністративно-побутовий корпус з диспетчерською Д

  1. Для безаварійної роботи станції передбачено:

    1.1. Сигналізатори довибухонебезпечних концентрацій.

    1.2. Подачу сигналу про спрацювання сигналізатора при досягненні довибухонебезпечних концентрацій – 10% ГДК.

    1.3. Подачу сигналу про спрацювання сигналізатора при досягненні довибухонебезпечних концентрацій – 20% ГДК.

    1.4. Відключення компресорів і насосів при підвищенні тиску в нагнітальних трубопроводах вище 1,6 Мпа.

    1.5. Відключення компресорів і насосів при перевищенні максимального рівня (90%) заповнення резервуара парку зберігання ЗВГ.

    1.6. Відключення компресорів при спрацьовуванні власного датчика рівня отделителя рідини компресора.

    1.7. Відключення компресорів при спрацьовуванні власного датчика температури в нагнітальної лінії.

    1.8. Відключення компресорів при спрацьовуванні власного датчика тиску на ВСА-Сива лінії при досягненні тиску 0,05 МПа.

    1.9. Відключення компресорів при спрацьовуванні власного датчика тиску на нагнітальної лінії.

    1.10. Відключення компресорів при спрацьовуванні власного датчика тиску масла в картері.

    1.11. Відключення компресорів і насосів при відключенні вентиляції приміщень електрощитової НКО.

    1.12. Відключення компресорів і насосів при спрацьовуванні пожсігналізаціі на території ГНС.

    1.14. Можливість закриття і відкриття електроприводних засувок з АРМ диспетчера в приміщенні адміністративно-побутового корпусу.

    1.15. Можливість запуску пожежних насосів з АРМ диспетчера в приміщенні адміні-ністратівно-побутового корпусу.

    1.16. Закриття всіх електроприводних кульових кранів при спрацьовуванні пожсігналізаціі.

  2. Для контролю роботи ДПС передбачено:

    2.1. Кнопки «пуск / стоп» біля кожного компресора і насоса (в т.ч. пожежного).

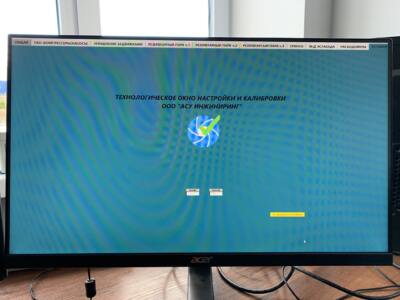

    2.2. Виведення інформації про роботу насосів та компресорів (включений-виключений, облік часу роботи) на АРМ диспетчера в приміщенні адміністративно-побутового корпусу.

    2.3. Виведення інформації на АРМ диспетчера в приміщенні адміністративно-побутового корпусу про роботу вентиляції приміщень електрощитової НКО.

    2.4. Виведення інформації на АРМ диспетчера в приміщенні адміністративно-побутового корпусу від власних датчиків компресорів:

    • сигналізатор рівня отделителя рідини;
    • датчик температури на лінії нагнітання;
    • датчик тиску на лінії нагнітання;
    • датчик тиску на лінії всмоктування;
    • датчик тиску масла в картері.

    2.5. Запуск насосів і компресорів НКО з АРМ диспетчера в приміщенні адміністративно-побутового корпусу.

    2.6. Відображення статусу «закритий / відкритий» електроприводних кульових кранів на АРМ диспетчера в приміщенні адміністративно-побутового корпусу.

    2.7. Виведення інформації від датчиків тиску НКО на АРМ диспетчера в приміщенні адміністративно-побутового корпусу.

    2.8. Виведення інформації від датчиків тиску резервуарів парку зберігання ЗВГ на АРМ диспетчера в приміщенні адміністративно-побутового корпусу.

    2.9. Виведення інформації: поточний стан рівня, мінімум рівня, пред-мінімум, максимум, пред-максимум, щільність і температура продукту від рівнемірів резервуарів парку зберігання ЗВГ на АРМ диспетчера в приміщенні адміністративно-побутового корпусу.

    2.10. Виведення інформації про датчиках загазованості на АРМ диспетчера в приміщенні адміністративно-побутового корпусу.
